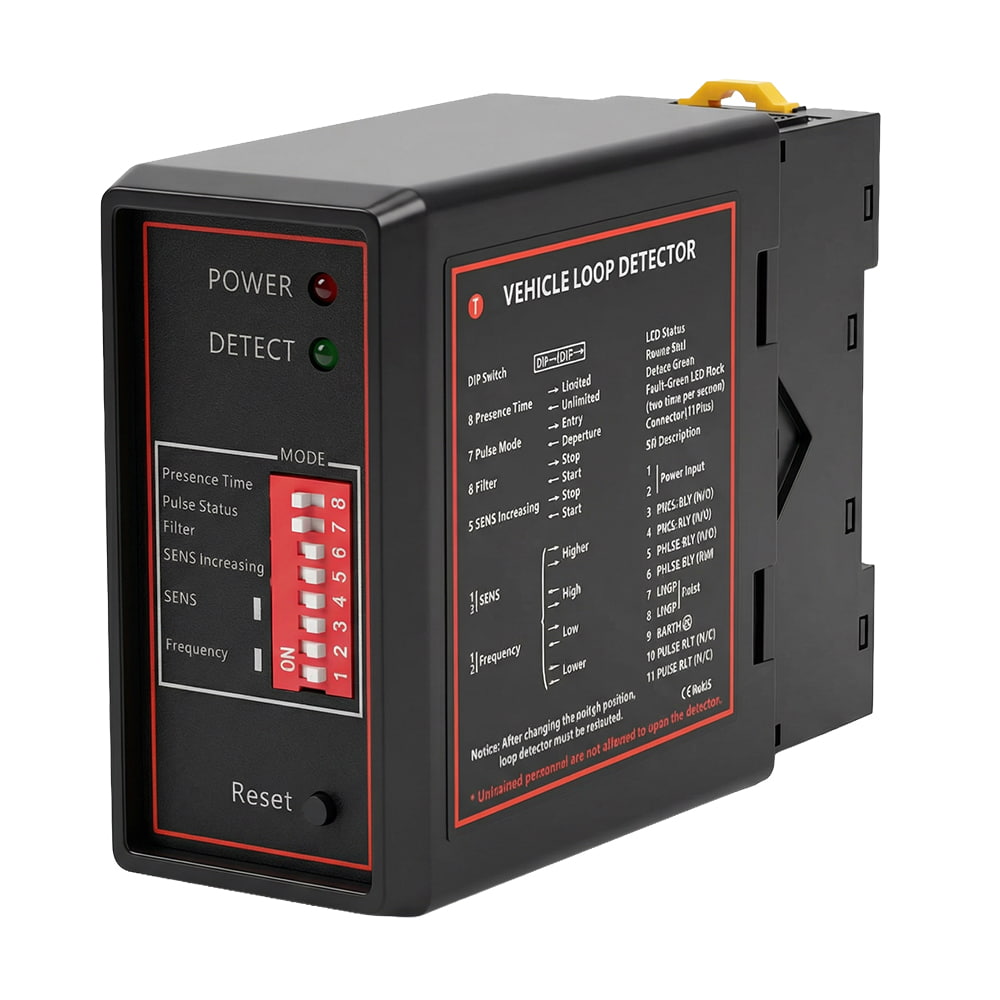

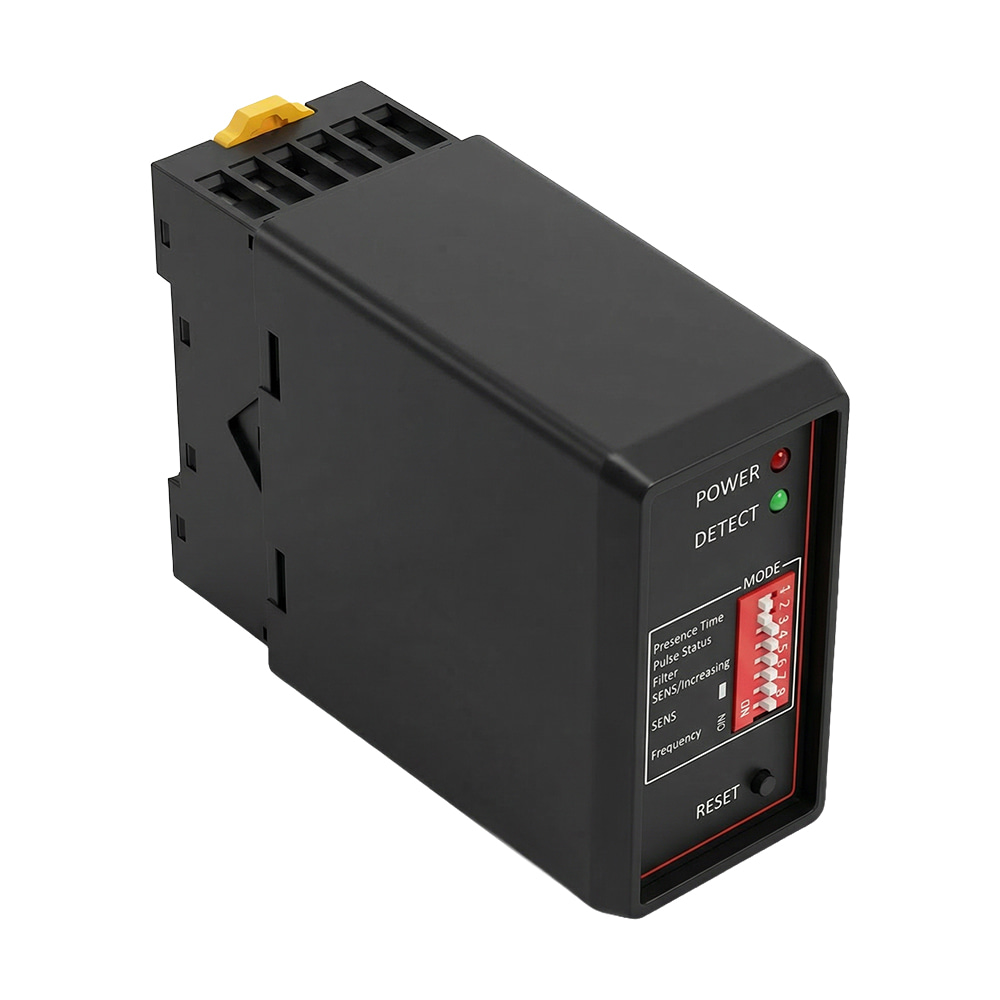

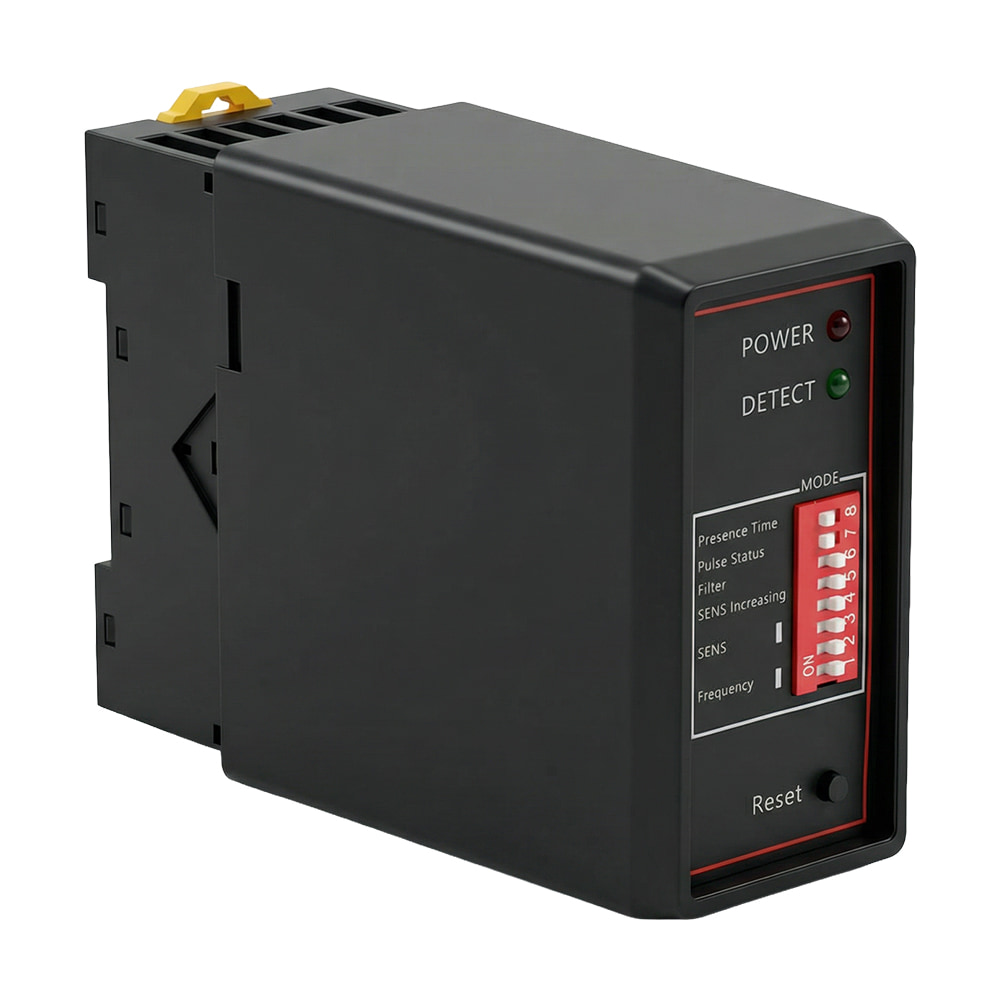

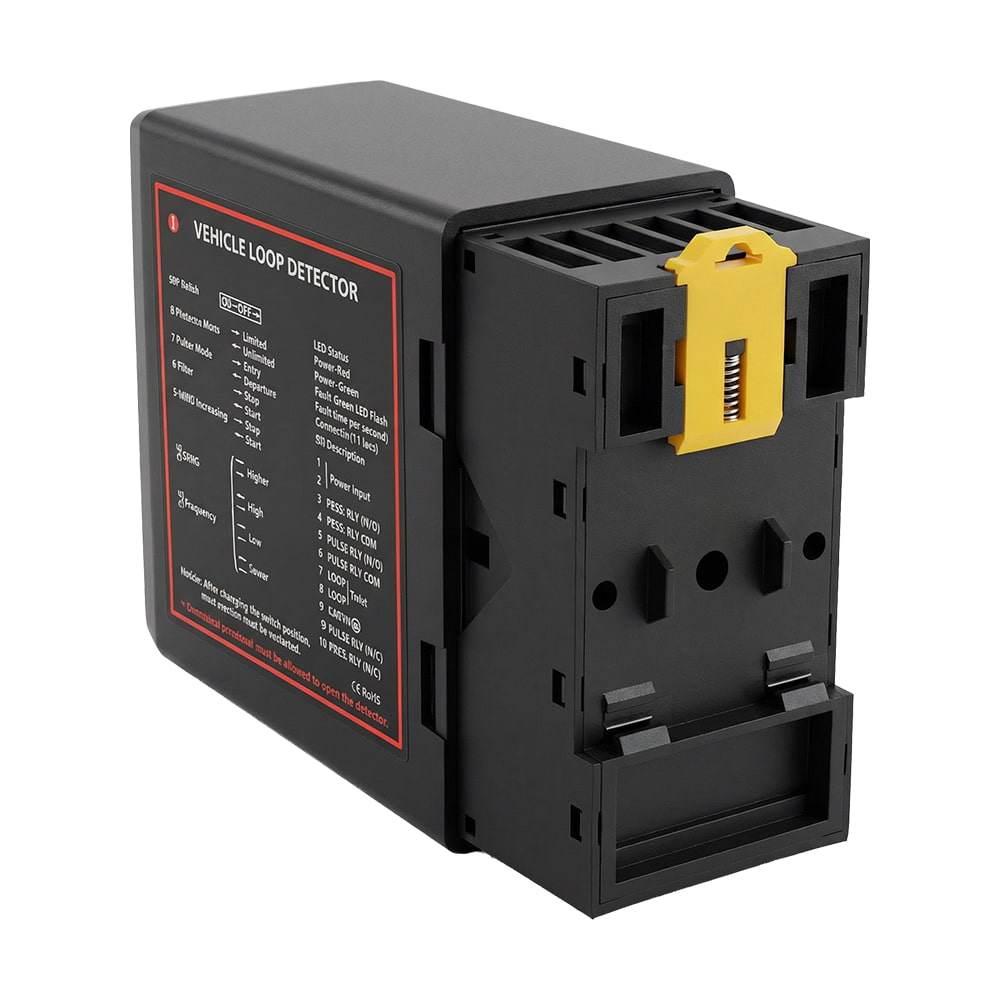

Контролер індукційної (магнітної) петлі TRX-1100SLD Trinix

Одноканальний індукційний контролер транспортної петлі Trinix TRX-1100SLD з 4-рівневим налаштуванням чутливості та 2 релейними виходами. Індуктивність шлейфа 80-1000 мкГн. Час відгуку 10 мс. Робоча напруга AC 220 В.

Застосування

Даний контролер використовується в системах контролю доступу та керування трафіком. Він підходить для автоматизації воріт та шлагбаумів на парковках, у житлових комплексах, на промислових об’єктах, а також для систем підрахунку транспорту та керування світлофорами.

Принцип роботи

Робота пристрою ґрунтується на принципі електромагнітної індукції. Для цього використовується індукційна петля — декілька витків ізольованого дроту, які закладаються безпосередньо у дорожнє покриття (наприклад, в асфальт або бетон) у зоні проїзду. Контролер TRX-1100SLD подає на цей дріт слабкий електричний струм, створюючи навколо петлі невидиме електромагнітне поле. Коли металевий кузов автомобіля потрапляє у це поле, він порушує його, що миттєво фіксується контролером. У відповідь пристрій активує своє реле (з часом реакції 10 мс) і надсилає команду на підключене обладнання, наприклад, для відкриття шлагбаума.

Ключові властивості

• Одноканальний індукційний детектор для виявлення транспортних засобів.
• Чутливість регулюється на 4 рівнях для налаштування для різних типів транспорту та дорожнього покриття.
• Швидкий час реакції: 10 мс.
• Підтримує функцію постійної присутності , що дозволяє утримувати реле активним, доки автомобіль знаходиться над петлею.
• Вихідний сигнал: релейний.
• Підтримує ручне скидання (Manual Reset) для легкого налаштування та діагностики.
• Робоча напруга AC 220 В, 50/60 Гц.

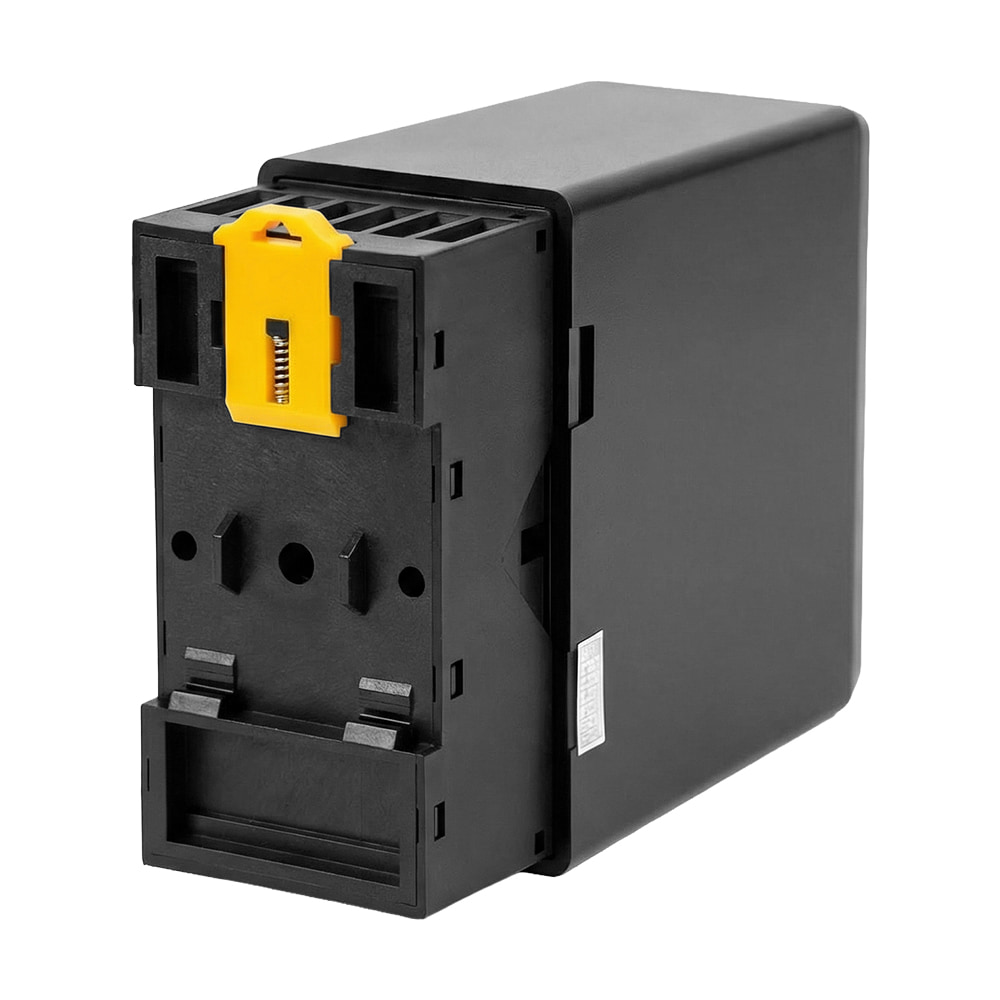

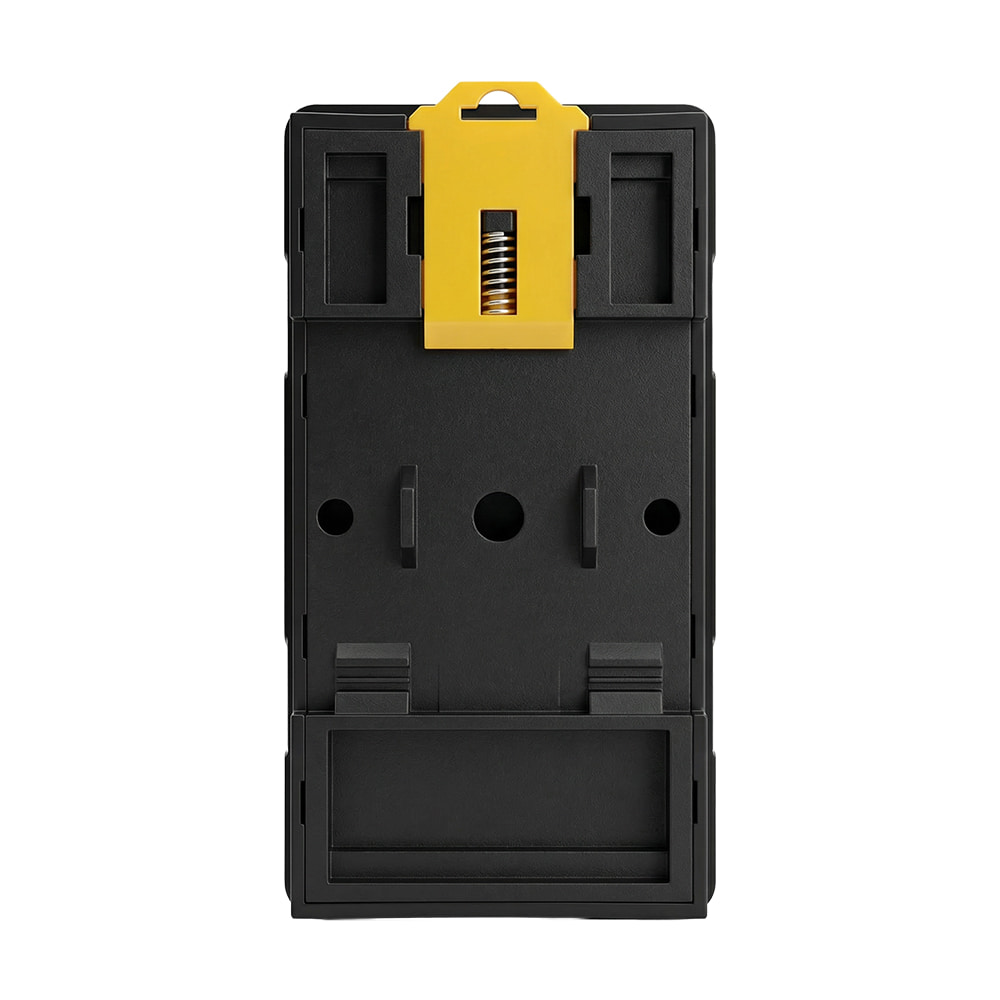

• Монтаж на DIN-рейку для зручної та швидкої інсталяції.
• Діапазон робочих температур: від -20 °C до +65 °C.

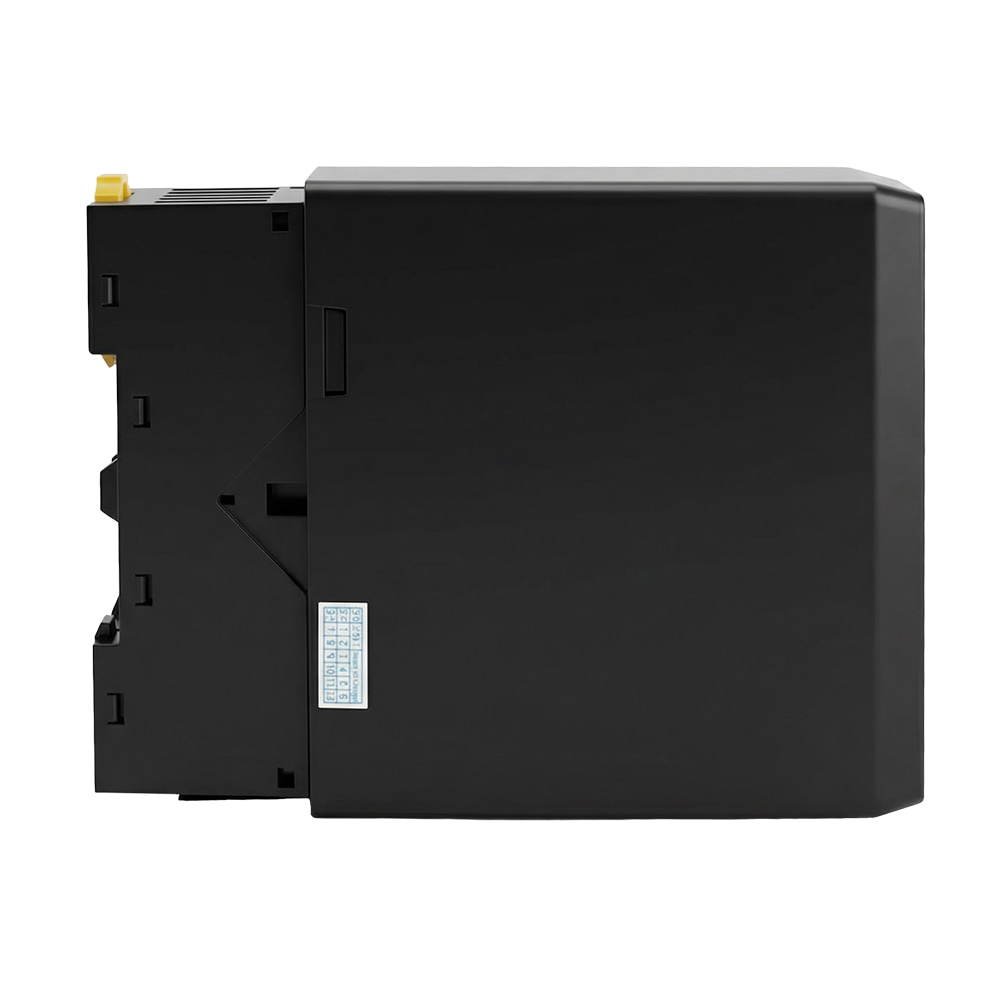

• Компактний корпус з пластику, розміри 75 / 40 / 105 мм.
