Перетворювач MON485 Лунь

Лунь MON485– це модуль перетворення інтерфейсів для передачі даних з шини MON в універсальну шину RS-485 і назад, щоб збільшити загальну відстань передачі даних. Максимальна сумарна довжина лінії зв’язку між усіма модулями системи повинна бути не менше 1000 м. Опір термінальних резисторів – 100 Ом. Напруга живлення – 12-14 В, струм споживання – 3 мА.

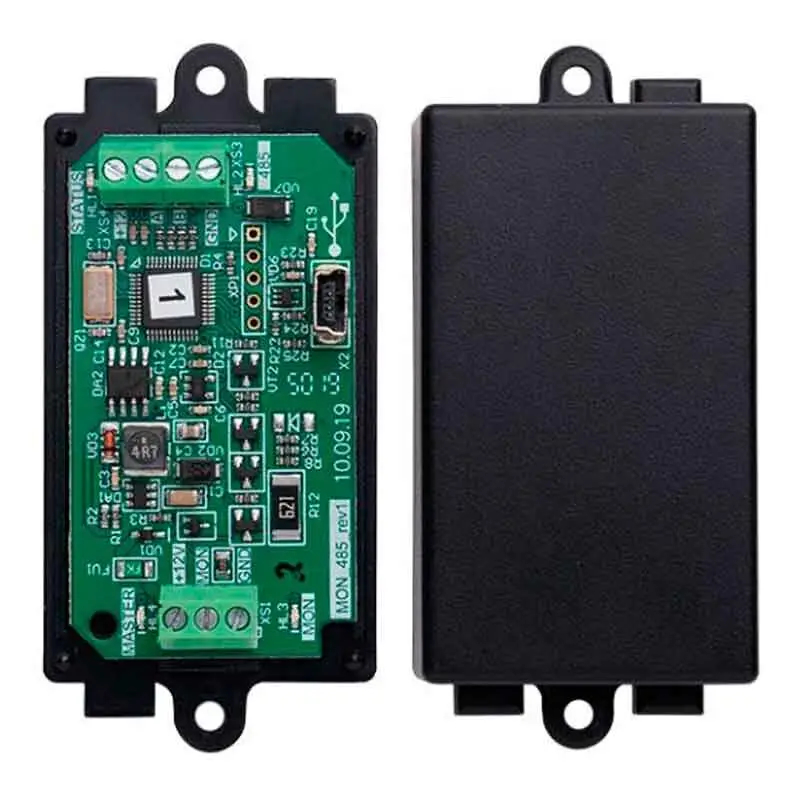

Модуль перетворення Лунь MON485 призначений для збільшення довжини передачі даних з шини MON будь-яких пристроїв «Лунь» і/або «Лінд» в універсальну шину RS-485 і назад. 2 адаптера забезпечують зв’язок по шині до 1000 м. Модуль представлений у вигляді друкованої плати в пластиковому корпусі. Для підключення до шин MON і RS-485 використовуються гвинтові клеми. Модуль повністю «прозорий» для приладів. Модуль доповнений вбудованими індикаторами:

Особливості моделі:

MON – мерехтить при обміні даними по шині MON;
MASTER – світиться, при підключенні ПІУ «Лінд» або розширювача зон;
485 – мерехтить, при обміні даними по шині RS-485;
STATUS – блимає при оновленні прошивки модуля.
Основні технічні характеристики Лунь MON485
Тип пристрою: перетворювач MON/RS-485;
Інтерфейс зв’язку з пристроєм «Лунь» і/або «Лінд»: MON;
Стандарт лінії зв’язку між однотипними модулями: RS-485;
Довжина лінії зв’язку: 1000 м;
Опір термінальних резисторів: 100 Ом;
Живлення: 12-14 В;
Розміри: 80х38х21 мм;

Вага: 5 г.
